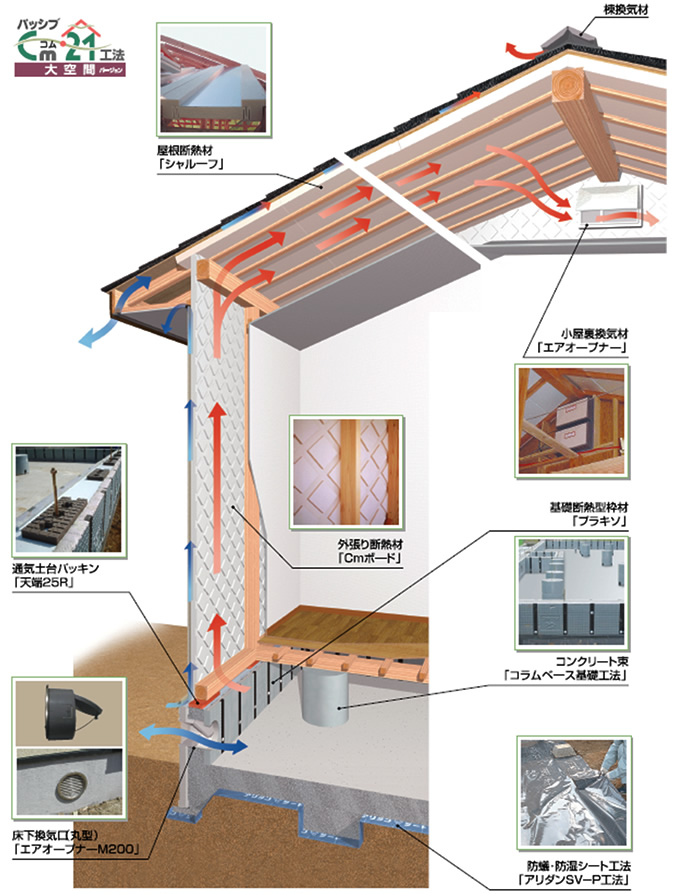

エアサイクル工法
自然の法則だけで、家じゅうの空気を動かす。
風や大地の涼気を採り入れて建物の熱気をさまし、太陽熱や地熱で暖められた空気をまわして、建物から冷たさ・温度差・湿気を排除します。
仕組みはシンプルで、大掛かりな装置や特殊な機器を必要としません。自然の法則を利用して住まいの理想をかなえた、経済的なパッシブソーラー住宅。それが「エアサイクルの家」です。
- —床下～壁体内～小屋裏をつなぐ通気層
- —夏は換気口を開け、冬は閉じる
- —内部結露と木材の腐朽を抑える
夏

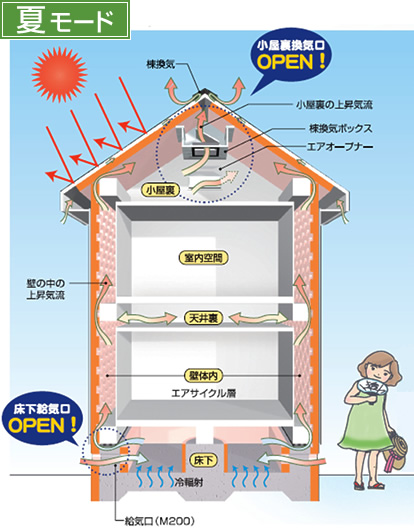

夏モード：床下・小屋裏の換気口を開く
上昇気流で小屋裏の排熱を促進
直射日光の影響を受けやすい小屋裏の温度は上昇し、外気温を超えてしまいます。熱くなった空気は小屋裏の一番高いところから出ようとします。エアサイクル工法は、床下空間の涼気を利用し、煙突効果で壁体内から小屋裏まで給排気をスムーズに行い、室内の温度上昇を抑えます。
冬

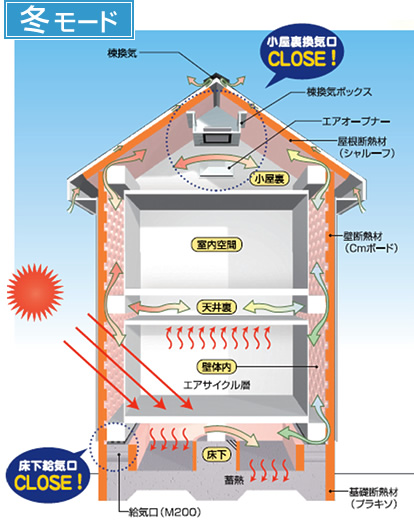

冬モード：換気口を閉じ、暖かさを閉じ込める
冷気を遮り、陽だまりの暖かさを取り込む
冬晴れの昼間、日差しを直接受ける南側の部屋では、太陽熱で空気や壁面・床面が温められて「陽だまりの暖かさ」になります。暖められた空気は温度差によって、天井裏や小屋裏を通じてその他の空間へ移動します。自然エネルギーを上手に使い、快適な空間をつくります。
屋根のはなし

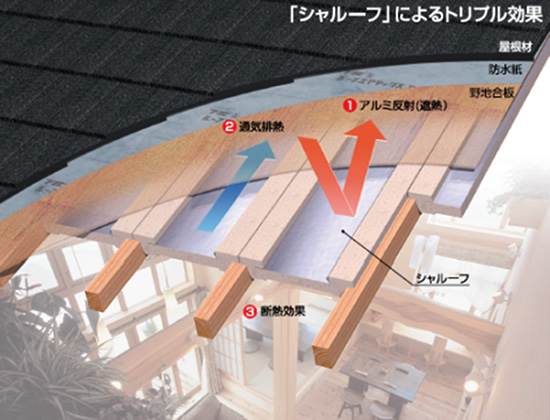

- 屋根材「シャルーフ」の通気層には赤外線を反射するアルミシートを張り、排熱に遮熱効果を加えています。小屋裏の温熱環境が大幅に改善されます。
- 夏期の実測値では、最高気温を記録した時間帯でも、小屋裏の温度は外気温とほぼ同じ値で推移していました。
- 屋根通気層には湿気を排除する効果があり、野地板の湿気を抑えることで、ムレによる劣化を軽減します。

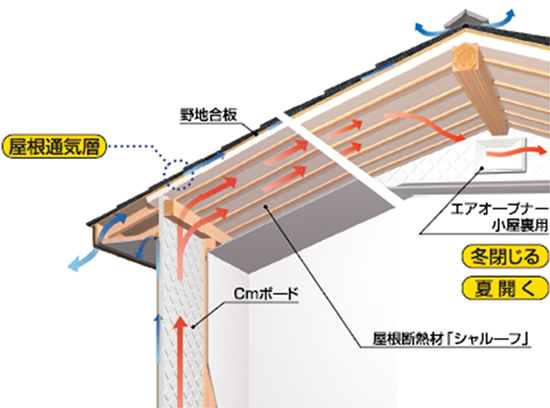

- 夏期は小屋裏換気口を開け、上昇気流を利用した換気（排熱・排湿）を図ります。
- 冬期は換気口を閉じ、小屋裏が直接外気の影響を受けないように断熱・気密を確保します。
壁の中のはなし
空気が動く仕組みは「温度差」と「煙突効果」。

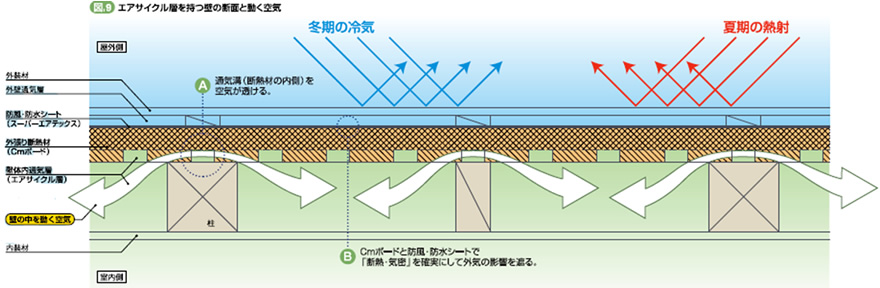

- 外張り断熱材の内側に、床下～壁体内～小屋裏をつなぐ通気層（エアサイクル層）をつくります。
- エアサイクル層の床下と小屋裏に換気口を設け、冬は閉じて層を閉じ、夏は開けて外気に開放します。

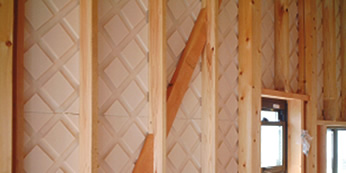

- 外張り断熱材（Cmボード）にはダイヤカットと呼ばれる通気用の溝を設け、壁の中の空気を淀ませることなく上下左右に動かします。
- 湿気を拡散させることで柱や梁など主要な構造材が腐朽しにくくなり、同時に家中の温度がほぼ一定に近づきます。
内部結露を防ぐ
動く空気が「ヒートショック」と「内部結露」を防ぎます。

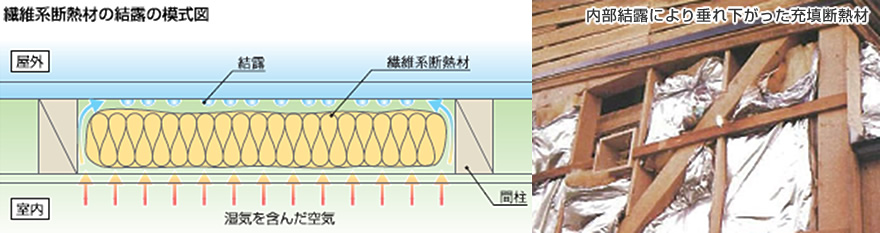

- 水蒸気を含んだ暖かい空気が内装材の隙間から壁の中に侵入し、急速に冷やされて柱・梁・土台といった木部で結露する。これが「内部結露」です。
- 内部結露が繰り返されると木部を腐食させ、建物の寿命を縮めてしまう危険があります。
- エアサイクル工法では壁の中で空気が動いているため、木材の表面が乾き、内部結露が起こりにくい状態に保たれます。
